راهنمای خرید سیم و کابل برق ؛ نکات فنی، جدول سایزبندی

سیم و کابل شریان‌های حیاتی تأسیسات الکتریکی هستند. انتخاب نادرست سطح مقطع، جنس هادی یا نوع عایق می‌تواند باعث افت ولتاژ، افزایش مصرف انرژی و بروز خطرات ایمنی شود.

چه مهندس ناظر و مجری تأسیسات برق باشید و چه قصد بازسازی واحد مسکونی خود را داشته باشید، خرید سیم و کابل استاندارد به شناخت مشخصات فنی، انتخاب سایز مناسب و تشخیص کالای اصل از تقلبی نیاز دارد. در این راهنمای تخصصی، نکات مهم انتخاب سیم و کابل، بررسی استانداردها و عوامل مؤثر بر قیمت را مرور می‌کنیم تا بتوانید با آگاهی بیشتر محصول مناسب پروژه خود را انتخاب کنید.

چک‌لیست سریع ۵ مرحله‌ای پیش از خرید سیم و کابل

اگر زمان کمی دارید، برای خرید به این ۵ فاکتور اصلی دقت کنید:

جریان مصرفی مدار (آمپر): تعیین سطح مقطع هادی متناسب با توان تجهیزات.
طول مسیر کابل‌کشی (متر): جلوگیری از افت ولتاژ در فواصل بیش از ۱۵ متر.
محیط و شرایط نصب: تعیین جنس عایق و روکش (داخل لوله، سینی کابل، دفنی در خاک یا تابش مستقیم آفتاب).
جنس هادی (مس یا آلومینیوم): تطابق با کاربری، بودجه پروژه و نوع اتصالات.
تاییدیه‌ها و استاندارد ملی (ISIRI): تطبیق وزن و مقاومت اهمی کابل با استانداردهای رسمی.

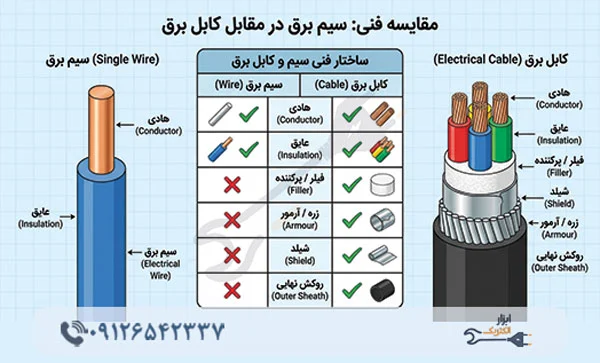

سیم و کابل چه تفاوتی با یکدیگر دارند؟

مرز تفکیک سیم و کابل در تعداد لایه‌های محافظتی و طراحی کاربردی آن‌هاست:

سیم برق (Wire): از یک هادی تک‌رشته یا چندرشته رسانا همراه با یک لایه عایق تشکیل شده است. سیم‌ها برای عبور از داخل لوله‌های خرطومی، لوله‌های PVC یا داکت‌های داخلی ساختمان استفاده می‌شوند و نباید در معرض ضربه مکانیکی یا رطوبت مستقیم قرار بگیرند.
کابل برق (Cable): از دو یا چند هادی عایق‌بندی‌شده تشکیل شده که همگی داخل یک لایه محافظتی بیرونی به نام غلاف (Sheath / Jacket) احاطه شده‌اند. کابل‌ها توان تحمل تنش‌های فیزیکی، رطوبت، فشار و تغییرات جوی را دارند و قابلیت نصب زیر زمین، روی سینی کابل و محیط باز را فراهم می‌کنند.

ساختار فنی سیم و کابل برق

جزء ساختار	نقش فنی	جنس‌های متداول
هادی (Conductor)	انتقال جریان الکتریکی با کمترین اتلاف انرژی	مس آنیل‌شده خالص (Cu) یا آلومینیوم (Al)
عایق (Insulation)	جداسازی فازها، جلوگیری از اتصال کوتاه و برق‌گرفتگی	PVC (پلی‌وینیل کلراید) یا XLPE (پلی‌اتیلن شبکه‌ای)
فیلر / پرکننده (Filler)	حفظ ساختار گرد کابل و پر کردن فضای خالی میان رشته‌ها	مواد ترموپلاستیک یا الیاف نخ پلی‌پروپیلن
زره / آرمور (Armour) (در کابل‌های خاص)	مقاومت در برابر ضربات مکانیکی، کوبش و جوندگان	نوار یا مفتول‌های فولادی گالوانیزه (SWA / STA)
شیلد (Shield) (در کابل‌های خاص)	دفع نویز، امواج فرکانسی و تداخل الکترومغناطیسی (EMI)	فویل آلومینیومی، شیلد بافته‌شده مسی
روکش نهایی (Outer Sheath)	سد نهایی در برابر سایش، آب، نور خورشید و مواد شیمیایی	آمیزه PVC مقاوم در برابر UV یا پلی‌اتیلن (PE)

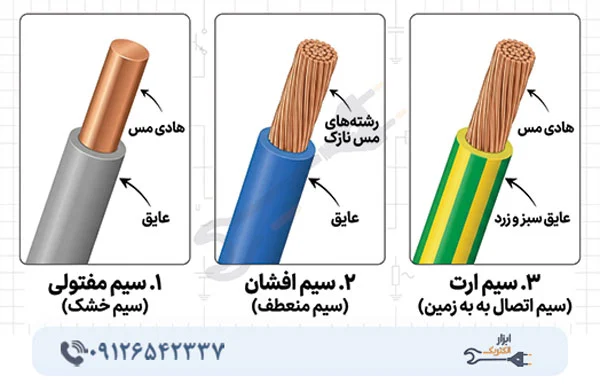

انواع سیم برق بر اساس ساختار هادی

شناخت نوع هادی سیم برای اجرای اتصالات استاندارد و قرارگیری در لوله ضروری است:

۱. سیم مفتولی (سیم خشک / تک‌رشته)

هادی این سیم از یک مفتول مسی یکپارچه تشکیل شده است. خرید سیم مفتولی گزینه‌ای ایده‌آل برای سیم‌کشی ثابت، تابلوهای برق صنعتی و لوله‌گذاری‌های مستقیم ساختمانی است. این سیم‌ها مقاومت مکانیکی بالاتر و تمایل کمتری به زنگ‌زدگی نسبت به رطوبت موضعی دارند، اما انعطاف‌پذیری آن‌ها کم است.

۲. سیم افشان (سیم منعطف)

از تابیده شدن تعداد زیادی رشته نازک مسی تشکیل شده است. به دلیل انعطاف بالا، بیش از ۹۰ درصد سیم‌کشی توکار ساختمان‌ها با خرید سیم افشان انجام می‌شود؛ زیرا در زانوها و پیچ‌وخم لوله‌ها به راحتی هدایت می‌شود.

۳. سیم ارت (سیم اتصال به زمین)

سیم ارت با روکش دو رنگ سبز/زرد مشخص می‌شود و فاقد جریان فعال است. این سیم جریان‌های نشتی تجهیزات و بدنه فلزی لوازم برقی را مستقیماً به چاه ارت منتقل می‌کند تا از برق‌گرفتگی و آتش‌سوزی ناشی از اضافه ولتاژ جلوگیری کند.

انواع کابل برق بر اساس ساختار و عملکرد

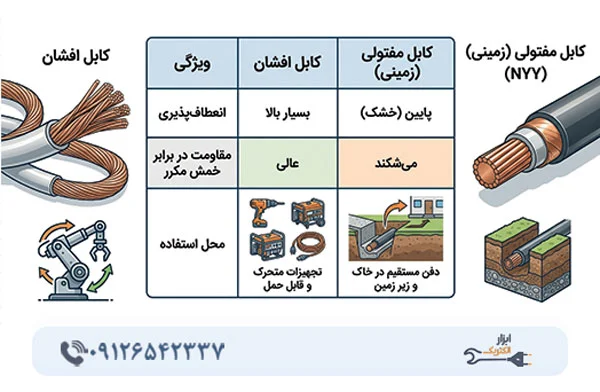

۱. کابل افشان در برابر کابل مفتولی (کابل زمینی)

کابل افشان (Flexible Cable): برای اتصالات متحرک، کابل رابط لوازم برقی، ورودی دستگاه‌ها و سیم‌کشی در سینی‌های نیازمند چرخش و خمش استفاده می‌شود.
کابل مفتولی یا زمینی (NYY): هادی‌های نیمه‌افشان یا خشک یکپارچه دارد. خرید کابل زمینی مفتولی برای خطوط انتقال برق زیر زمین، داکت‌های صنعتی، داخل دیوار و جاهایی که کابل تکان نمی‌خورد بهترین انتخاب با دوام چند ده‌ساله است.

مقایسه کابل افشان و مفتولی

ویژگی	کابل افشان	کابل مفتولی (زمینی)
انعطاف‌پذیری	بسیار بالا	پایین (خشک)
مقاومت در برابر خمش مکرر	عالی	در خمش‌های متوالی می‌شکند
مقاومت اهمی در طولانی‌مدت	استاندارد	افت ولتاژ کمتر در مسافت‌های طولانی
محل استفاده غالب	تجهیزات متحرک، ماشین‌آلات، سیم‌کشی داخلی	دفن در زمین، تابلوهای اصلی، کابل‌کشی ثابت

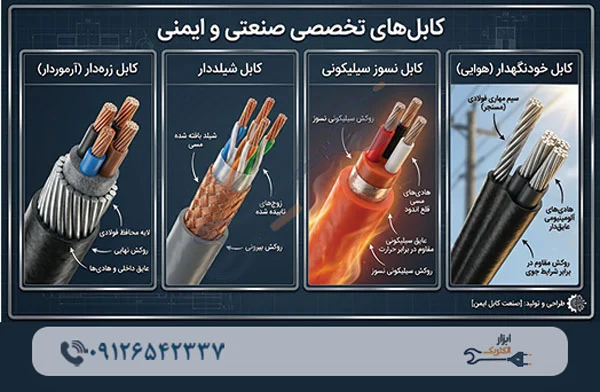

۲. کابل‌های تخصصی صنعتی و ایمنی

کابل زره‌دار (آرموردار): دارای یک لایه مفتول یا نوار فولادی است. برای پروژه‌های دفن مستقیم در زمین (بدون نیاز به لوله محافظ)، خطوط انتقال گاز و پتروشیمی، و معابری با احتمال عبور ماشین‌آلات سنگین استفاده می‌شود.
کابل شیلددار: با شیلد مس یا فویل احاطه شده است. این کابل‌ها در خطوط سنسور، تجهیزات دقیق، دستگاه‌های صنعتی اینورتردار و سیستم‌های کنترل برای حذف نویزهای ناشی از کابل‌های قدرت مجاور نصب می‌شوند.
خرید کابل نسوز سیلیکونی: کابل‌های سیلیکونی مقاوم به حریق با توانایی حفظ یکپارچگی مدار (Circuit Integrity) تا دمای ۷۵۰ تا ۹۵۰ درجه سانتی‌گراد، انتخاب اجباری سیستم‌های اعلام و اطفاء حریق، آسانسورها و پمپ‌های آب آتش‌نشانی هستند.
کابل خودنگهدار (هوایی): کابل‌های آلومینیومی چندرشته عایق‌شده به همراه یک رشته نگهدارنده فولادی (مسنجر) که در تیرهای برق و توزیع انرژی روستایی و شهری جایگزین هادی‌های لخت مسی شده‌اند.

راهنمای سایزبندی سیم و کابل در برق‌کشی ساختمان

بخش تأسیسات ساختمان	سطح مقطع هادی استاندارد	نوع سیم / کابل پیشنهادی	فیوز مینیاتوری مناسب
مدارهای روشنایی و لامپ‌ها	۱.۵ میلی‌متر مربع	سیم ۱.۵ افشان	۱۰ آمپر (تیپ B)
پریزهای عمومی (اتاق و پذیرایی)	۲.۵ میلی‌متر مربع	سیم ۲.۵ افشان	۱۶ آمپر (تیپ C یا B)
پریز ماشین لباسشویی، ظرفشویی و ماکروفر	۲.۵ یا ۴ میلی‌متر مربع	سیم ۲.۵ یا ۴ افشان (خط مستقل)	۱۶ یا ۲۰ آمپر
کولر آبی	۲.۵ میلی‌متر مربع (سیم چهار یا پنج رشته کابل)	کابل کولری ۱.۵×۴ یا ۱.۵×۵	۱۶ آمپر
کولر گازی و اسپلیت (تا ۲۴۰۰۰ BTU)	۴ میلی‌متر مربع	کابل ۳×۴ افشان یا مفتولی	۲۰ یا ۲۵ آمپر
کولر گازی پرقدرت (بالای ۲۴۰۰۰ BTU)	۶ میلی‌متر مربع	کابل ۳×۶ افشان	۳۲ آمپر
کابل اصلی از کنتور تا جعبه فیوز واحد	۶ یا ۱۰ میلی‌متر مربع	کابل ۳×۶ یا ۳×۱۰ مفتولی/افشان	۳۲ تا ۵۰ آمپر
کابل اصلی برق ۳ فاز ورودی ساختمان	۱۰×۴ یا ۱۶×4 یا ۱۶+۲۵×۳	کابل قدرت زمینی مسی/آلومینیومی	متناسب با دیماند خریداری‌شده

مقایسه سیم و کابل مسی با آلومینیومی؛ کدام به‌صرفه‌تر است؟

شاخص مقایسه	هادی مسی (Cu)	هادی آلومینیومی (Al)
رسانایی الکتریکی	۱۰۰٪ (شاخص استاندارد IACS)	حدود ۶۱٪ در ابعاد یکسان
سطح مقطع جایگزین	مقطع نرمال	باید ۱ تا ۲ سایز بزرگتر انتخاب شود
وزن و حمل‌ونقل	سنگین (چگالی ۸.۹)	بسیار سبک (چگالی ۲.۷)
قیمت تمام‌شده	بالا	حدود ۳۰ تا ۴۰ درصد ارزان‌تر از مس هم‌ظرفیت
اکسیداسیون و اتصالات	مقاومت خوب، نصب ساده با سرسیم رایج	سریع اکسید می‌شود؛ نیازمند کابلشو و کلمپ بی متال
محدودیت کاربرد	مجاز در تمامی تأسیسات و تابلوها	ممنوع در سیم‌کشی روشنایی و پریزهای داخل واحد (طبق مبحث ۱۳)

نتیجه‌گیری فنی: برای کابل‌کشی ورودی اصلی باغ، کارگاه، مسافت‌های طولانی و کابل‌های قدرت هوایی و زمینی، خرید کابل آلومینیومی انتخابی فوق‌العاده اقتصادی است. اما در سیم‌کشی پریزها و خطوط داخلی منازل، استفاده از سیم مسی طبق مقررات ملی ساختمان اجباری است.

کدخوانی کابل‌ها بر اساس استاندارد VDE آلمان

روی بدنه کابل‌های استاندارد علائمی حک شده است که شناسنامه فنی کابل را تشکیل می‌دهند. رایج‌ترین کدهای استاندارد در ایران عبارتند از:

NYA: سیم مسی تک‌رشته (مفتولی) با عایق PVC.
NYAF: سیم مسی چندرشته (افشان) با عایق PVC.
NYY: کابل برق مسی با عایق PVC و روکش نهایی PVC (کابل مفتولی پرکاربرد زمینی).
NYM: کابل سبک ساختمانی، عایق و روکش PVC (کابل مفتولی نصب ثابت داخل لوله و زیر گچ).
N2XY: کابل قدرت با عایق XLPE (تحمل دمایی ۹۰ درجه سانتی‌گراد) و غلاف PVC.
H07V-K: معادل استاندارد اروپایی برای سیم‌های افشان ساختمانی با ولتاژ ۴۵۰/۷۵۰ ولت.

راهنمای تشخیص سیم و کابل اصل و استاندارد

بازار سیم و کابل به دلیل ارزش بالای فلز مس، همواره با محصولات تقلبی یا اصطلاحاً «زیرپله‌ای» روبه‌رو است. برای راستی‌آزمایی کابل این آزمون‌ها را انجام دهید:

بررسی مغزی مس (رنگ و انعطاف): مس باکیفیت و آنیل‌شده رنگ قرمزِ مایل به طلایی براق دارد و نرم است. مس کدر، سیاه یا شکننده حاوی ناخالصی بالا یا ضایعات است.
برش مقطعی و ضخامت سنتریک (هم‌مرکزی): کابل را برش بزنید؛ هادی باید دقیقاً در مرکز لایه عایق قرار گرفته باشد. نازک بودن عایق در یک سمت نشانه خط تولید نامرغوب است و باعث فرار جریان الکتریکی می‌شود.
تست اشتعال عایق: روکش استاندارد نباید با شعله گرفتن شعله‌ور بماند؛ مواد PVC باکیفیت خاصیت خودخاموش‌شونده (Self-Extinguishing) دارند.
حک شدن اطلاعات معتبر: نام کارخانه تولیدکننده، علامت استاندارد ایران (ISIRI)، کد رهگیری ۱۰ رقمی استاندارد و سال ساخت باید به‌طور خوانا و برجسته در فواصل مشخص روی کابل حک شده باشد.
شمارش رشته‌ها و تست وزن: هر کلاف ۱۰۰ متری سیم استاندارد بازه وزنی مشخصی دارد (مثلاً وزن کلاف ۱۰۰ متری سیم ۲.۵ استاندارد مس حدود ۳ تا ۳.۲ کیلوگرم است). اگر کلافی اختلاف وزن فاحشی داشت، قطعاً قطر رشته‌ها کمتر از حد مجاز است.

معرفی بهترین برندهای سیم و کابل در بازار ایران

۱. سیم و کابل خراسان افشارنژاد

بی‌شک معتبرترین و قدیمی‌ترین نام در بازار ایران است. تولیدات سیم و کابل خراسان افشارنژاد دارای بالاترین درصد خلوص مس و بیشترین تاییدیه‌های بین‌المللی است و گزینه اول پروژه‌های لوکس و صنایع حساس محسوب می‌شود. (به علت اعتبار بالا، نسخه‌های مشابه و تقلبی آن در بازار زیاد است و باید حتماً از عاملین رسمی تهیه شود.)

۲. سیم و کابل زرتافته کرمان

سیم و کابل زرتافته کرمان یکی از تولیدکنندگان تخصصی کابل‌های کنترل، شیلددار، مخابراتی و کابل‌های فشار ضعیف ساختمانی در جنوب و مرکز کشور است که با بهره‌گیری از خطوط مدرن اکستروژن و آزمایشگاه‌های پیشرفته، در زمینه تولید انواع کابل فعالیت می‌کند.

۳. سیم و کابل زرسیم

سیم و کابل زرسیم از برندهای پیشرو و بسیار دقیق در تولید سیم‌های افشان، اتومبیلی و کابل‌های تخصصی با استانداردهای سخت‌گیرانه صنعتی که تنوع محصول بالایی در زمینه کابل‌های صنعتی سبک و سنگین دارد.

قیمت و خرید سیم و کابل؛ کارخانه یا بازار لاله‌زار؟

قیمت سیم و کابل به نرخ مس و آلومینیوم، ارز، سطح مقطع و برند بستگی دارد. خرید مستقیم از کارخانه بیشتر برای سفارش‌های عمده مناسب است؛ اما برای خریدهای خرد و متوسط، بازار لاله‌زار گزینه‌ای کاربردی محسوب می‌شود.

خرید سیم و کابل از ابزار الکتریک در لاله‌زار

اگر قصد خرید سیم و کابل در لاله‌زار تهران را دارید، ابزار الکتریک گزینه‌ای برای بررسی محصولات و استعلام قیمت روز است. برای خرید سیم برق ساختمان یا کابل برق صنعتی، مشخصات فنی و قیمت محصولات را مقایسه کنید تا متناسب با نیاز پروژه انتخاب کنید. پیش از سفارش، موجودی و شرایط فروش را از ابزار الکتریک استعلام بگیرید.

دریافت مشاوره فنی و استعلام قیمت روز

محاسبه دقیق سطح مقطع کابل و انتخاب برند مناسب، نیازمند ارزیابی فنی توان خطوط، فیوزها و افت ولتاژ است. شما می‌توانید جهت دریافت مشاوره مهندسی، پیش‌فاکتور رسمی و خرید بی‌واسطه با تضمین اصالت کالا، از طریق بخش پشتیبانی سایت با کارشناسان فروش ما در ارتباط باشید یا سفارش خود را به صورت آنلاین ثبت کنید.

سوالات متداول

نحوه محاسبه سایز کابل بر اساس طول مسیر و جلوگیری از افت ولتاژ چگونه است؟

افت ولتاژ استاندارد در ساختمان نباید از ۳ تا ۵ درصد فراتر رود. برای مسیرهای طولانی، افت ولتاژ از فرمول زیر محاسبه می‌شود:

ΔV = (2 × L × I × cosφ) / (κ × A)

*(که در آن L طول مسیر، I جریان بر حسب آمپر، κ ضریب هدایت الکتریکی مس برابر با ۵۶، و A سطح مقطع است)*. به عنوان یک قاعده سرانگشتی، برای هر ۲۰ متر افزایش طول مسیر در جریان‌های متوسط، باید یک پله سایز کابل را افزایش دهید.

آیا می‌توان سیم و کابل را مستقیماً زیر گچ نصب کرد؟

خیر. عبور سیم تک‌رشته به صورت مستقیم زیر گچ طبق مبحث سیزدهم مقررات ملی ساختمان ممنوع است؛ زیرا واکنش‌های شیمیایی گچ و رطوبت ملات عایق سیم را در درازمدت تخریب می‌کند. فقط کابل‌های چندروکشه مخصوص (مانند کابل NYM) یا سیم‌های عبور داده‌شده از لوله‌های خرطومی و PVC نسوز مجاز به نصب هستند.

تفاوت عایق PVC با عایق XLPE چیست و کدام برای پروژه من بهتر است؟

عایق PVC حداکثر دمای هادی تا ۷۰ درجه سانتی‌گراد را تحمل می‌کند و برای اکثر کارهای ساختمانی و مصارف عمومی اقتصادی‌ترین گزینه است. عایق XLPE تحمل دمایی تا ۹۰ درجه سانتی‌گراد و مقاومت شیمیایی فوق‌العاده‌ای در برابر نفوذ آب دارد و در اتصالی‌های کوتاه دیرتر آسیب می‌بیند؛ بنابراین در کابل‌های صنعتی و خطوط قدرت خارج از ساختمان توصیه می‌شود.
