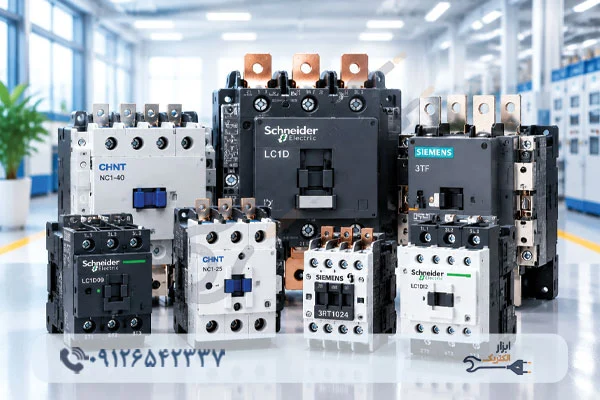

خرید کنتاکتور
کنتاکتور کلید مغناطیسی الکترومکانیکی است که به‌عنوان یکی از ارکان حیاتی در مدارهای برق صنعتی، وظیفه قطع و وصل ایمن و مکرر بارهای الکتریکی سنگین (بهویژه الکتروموتورهای صنعتی، بانک‌های خازنی و سیستمهای روشنایی) را از طریق مدار فرمان بر عهده دارد. در این بخش از فروشگاه، به آرشیو کاملی از کنتاکتورهای تابلویی در ظرفیت‌های ۹ آمپر تا ۸۰۰ آمپر با ولتاژهای بوبین متنوع (۲۴V DC، ۴۸V، ۱۱۰V، ۲۲۰V AC و ۳۸۰V) از برندهای اورجینال بازار نظیر اشنایدر الکتریک، هیوندای، پارس فانال دسترسی دارید. تمامی محصولات با ضمانت اصالت فیزیکی کالا، ارائه فاکتور رسمی، گارانتی شرکتی و امکان استعلام قیمت لحظه‌ای لاله زار عرضه میشوند.
راهنمای گام‌به‌گام و نکات مهم در انتخاب و محاسبه کنتاکتور
خرید کنتاکتور تنها بر اساس آمپر اسمی نوشته شده روی جعبه، بزرگ‌ترین اشتباه در تابلوسازی است. انتخاب یک کنتاکتور مهندسی‌شده نیازمند ارزیابی دقیق پارامترهای زیر است:
۱. تطبیق جریان نامی حرارتی (Ith) و جریان نامی کاری (Ie)
جریان نامی حرارتی (Ith) جریانی است که کنتاکتور می‌تواند در دمای ۴۰ درجه به مدت ۸ ساعت بدون افزایش دمای غیرمجاز تحمل کند. اما جریان بهره‌برداری (Ie) بر اساس کلاس بار (AC-3 یا AC-1) ملاک اصلی است. برای مثال، یک کنتاکتور ۲۵ آمپر در رده AC-1 (روشنایی و المنت)، در رده بارهای القایی موتور (AC-3) تنها تا حدود ۱۸ آمپر پاسخگوست.
۲. ولتاژ تحریک و نوع بوبین (AC در برابر DC)
ولتاژ بوبین باید متناسب با مدار فرمان شما انتخاب شود (۱۲V, ۲۴V, ۴۸V, ۱۱۰V, ۲۲۰V, ۳۸۰V):
- بوبین AC: برای تابلوهای عمومی و راهاندازی مستقیم با برق شهری. مصرف توان هجومی اولیه (Inrush) در لحظه جذب بالا و در وضعیت نگه‌داری (Sealed) پایین است.
- بوبین DC: پاسخ‌دهی فوق‌العاده نرم و یکنواخت، کاملاً بدون صدا و لرزش، مناسب برای خروجی ماژول‌های PLC و سیستمهای اتوماسیون و مانیتورینگ حساس.
۳. هماهنگی حفاظتی یا کوردینیشن (Type 1 و Type 2 Coordination)
کوردینیشن تعیین می‌کند پس از وقوع اتصال کوتاه در خط، آیا تجهیز قابل استفاده است یا خیر:
- هماهنگی نوع ۱ (Type 1): خطر جانی یا آسیب به کل تابلو وجود ندارد، اما خود کنتاکتور یا بی‌متال ممکن است تخریب شده و نیاز به تعویض داشته باشند.
- هماهنگی نوع ۲ (Type 2): استاندارد صنعتی حرفه‌ای؛ هیچ آسیبی به قطعات وارد نمی‌شود و فقط ممکن است پلاتین‌های کنتاکتور به طور موقت نیاز به جداسازی سبک با پیچ‌گوشتی داشته باشند و خط بلافاصله به کار خود بازمی‌گردد.
۴. تیغه‌های کمکی مورد نیاز در مدار فرمان
بررسی کنید که آیا کنتاکتور انتخابی در حالت پیش‌فرض دارای تیغه 1NO (جهت قفل مدار شستی استارت) و 1NC (جهت اینترلاک مدار معکوس) هست یا خیر. در صورت نیاز به کنتاکت‌های بیشتر جهت نمایشگر خطا، چراغ سیگنال یا ارتباط با PLC، باید قابلیت نصب بلوک کمکی روکار یا بغل‌کار را چک کنید.
۵. دوام مکانیکی و الکتریکی (Mechanical & Electrical Endurance)
دوام مکانیکی بیانگر تعداد دفعات قطع و وصل بدون عبور بار (تا چند میلیون بار) و دوام الکتریکی تعداد دفعات سوئیچینگ زیر بار کامل نامی (بین ۱۰۰ هزار تا ۱ میلیون بار) است. در صنایعی با استارت‌های پشت‌سر‌هم (Inching)، باید دوام الکتریکی کلاس کاری در اولویت انتخاب باشد.
۶. ابعاد فیزیکی و سیستم نصب
فضای داخل تابلو برق بسیار ارزشمند است. بررسی کنید که آیا کنتاکتور روی ریل استاندارد ۳۵ میلی‌متری (DIN-Rail) چفت میشود یا نیاز به پیچ‌کردن مستقیم به سینی کف تابلو دارد. کنتاکتورهای با آمپراژ بالا (بالای ۱۵۰ آمپر) عموماً فقط با پیچ روی شاسی تابلو نصب میشوند.
جدول مقایسه رده‌های مصرف کنتاکتور (AC Classes) بر اساس نوع بار
| رده مصرف (Category) | نوع بار الکتریکی و تجهیز متصل | شرایط عملکرد و سوئیچینگ | کاربرد متداول در صنعت |
|---|---|---|---|
| AC-1 | بارهای غیر القایی یا سلفی ضعیف (cos φ ≥ 0.95) | قطع جریان نامی بار در حالت عادی | سیستمهای روشنایی، المنت و کوره‌های حرارتی، هیترها |
| AC-2 | موتورهای روتور سیم‌پیچی شده (Slip-ring) | راهاندازی، ترمز جریان معکوس و راهاندازی پله‌ای | جرثقیل‌های سقفی، بالابرها و بارهای گشتاور بالا |
| AC-3 | موتورهای آسنکرون روتور قفس سنجابی (Squirrel-cage) | قطع جریان در دور نامی موتور (تحمل جریان راهاندازی ۵ تا ۷ برابر) | پمپ‌های صنعتی، فن‌ها، کمپرسورها، نوار نقاله‌ها (پرکاربردترین) |
| AC-4 | موتورهای روتور قفس سنجابی با شرایط استارت سنگین | استپ-استارت مکرر، چپگرد-راستگرد سریع و حرکت اینچینگ (Plugging) | آسانسورها، جرثقیل و خطوط چاپ و بسته‌بندی |
| AC-6b | بانک‌های خازنی اصلاح ضریب توان | مجهز به مقاومت تخلیه و کنتاکت ضربه‌گیر جهت مهار جریان هجومی | تابلوهای اصلاح ضریب توان (کنتاکتور خازنی) |
انواع کنتاکتور بر اساس ساختار و نحوه عملکرد
۱. کنتاکتور تک فاز و مدولار (بیمارستانی / ساختمانی)
کنتاکتورهای تک فاز یا مدولار برای قرارگیری در جعبه فیوزهای مینیاتوری استاندارد (DIN-Rail) طراحی شده‌اند. این تجهیزات صدای قطع و وصل (کلیک) بسیار پایینی دارند و برای اتوماسیون خانه هوشمند، کنترل پمپ‌های آب ساختمانی، هیترها و کولرهای گازی ایده‌آل هستند.
۲. کنتاکتور سه فاز صنعتی
اسکلت اصلی تابلوهای برق توزیع و MCC (مراکز کنترل موتور). دارای سه تیغه اصلی قدرت و ترمینال‌های فرمان بوده و توان تحمل جریانهای ضربه‌ای بسیار سنگین و قوس‌های الکتریکی ناشی از باز شدن پلاتینها را دارند.
۳. کنتاکتور خازنی
خازن‌ها در لحظه وصل، جریان هجومی عظیمی (Inrush Current) معین تا ۲۰۰ برابر جریان نامی جذب میکنند که پلاتین‌های کنتاکتور معمولی را فوراً ذوب می‌کند. کنتاکتور خازنی با داشتن تیغه‌های کمکی پیش‌رس (Early-make) و سیم‌های مقاومت فنری، این پیک جریان را مستهلک کرده و مانع آسیب به خازن و شبکه میشود.
اجزای تشکیل‌دهنده کنتاکتور و سازوکار عملکرد داخلی
طول عمر یک کنتاکتور مستقیماً به کیفیت آلیاژ و دقت مونتاژ قطعات داخلی آن وابسته است. ساختار داخلی کنتاکتور الکترومکانیکی از ۶ جزء کلیدی تشکیل شده است:
| بخش / قطعه | وظیفه فنی و مکانیسم | استاندارد کیفی مرغوب |
|---|---|---|
| هسته مغناطیسی (ثابت و متحرک) | از ورق‌های هسته آهن سیلیس‌دار لایه‌لایه (E شکل) تشکیل شده است. بخش متحرک (آرمیچر) بر اثر نیروی الکترومغناطیسی جذب بخش ثابت میشود تا تیغه‌ها وصل شوند. | وجود حلقه‌های اتصال کوتاه مسی (Shading Ring) جهت حذف کامل لرزش و وزوز (Chattering) در بوبین‌های AC. |
| بوبین یا سیم‌پیچ تحریک (Coil) | مسیر تغذیه مدار فرمان (ترمینال‌های A1 و A2) که با جاری شدن ولتاژ (AC یا DC)، شار مغناطیسی لازم را در هسته تولید می‌کند. | سیم لاکی مسی با عایق کلاس H جهت تحمل حرارت تا ۱۸۰ درجه سانتی‌گر در سیکل‌های مداوم. |
| پلاتینها و تیغه‌های قدرت (Main Contacts) | مسیر هدایت جریان اصلی شبکه (خط ورودی L1, L2, L3 به خروجی T1, T2, T3). | پوشش پلاتین از آلیاژ اکسید نقره-کادمیوم (AgCdO) یا نقره-قلع (AgSnO2) برای مقاومت حداکثری در برابر جرقه و جوش‌خوردگی. |
| تیغه‌های کمکی فرمان (Auxiliary Contacts) | کنتاکت‌های نرمالی اوپن (NO – ترمینال ۱۳-۱۴) و نرمالی کلوز (NC – ترمینال ۲۱-۲۲) جهت ارسال فیدبک به PLC، اجرای مدار خودنگه‌دار و اینترلاک حفاظتی. | امکان توسعه به وسیله اضافه کردن تیغه‌های کمکی جانبی (Side) یا روکار (Front Add-on). |
| محفظه جرقه‌گیر (Arc Chute) | پره‌های فلزی که جرقه حاصل از قطع مدار زیر بار سلفی شدید را خرد و خنک کرده و فوراً خاموش میکنند. | صفحات نسوز سرامیکی و فیبر استخوانی فشرده عایق جهت مهار قوس الکتریکی بدون دوده زدن. |
| فنر برگشت (Return Spring) | وظیفه دارد به محض قطع تغذیه بوبین، هسته متحرک را با سرعت و شتاب کافی به عقب برگرداند تا تیغه‌ها از هم جدا شوند. | فولاد فنری با مقاومت کششی بالا و حفظ خاصیت ارتجاعی بعد از صدها هزار سیکل سوئیچینگ. |
۹ برند پرفروش کنتاکتور در بازار ایران (از لاله زار تا صنایع سنگین)
بازار تجهیزات برق صنعتی ایران از برندهای تاپ اروپایی تا محصولات پرفروش آسیایی و داخلی تنوع بالایی دارد. در ادامه، جایگاه فنی و کاربرد دقیق هر برند آمده است:
۱. اشنایدر الکتریک (Schneider Electric) – رهبر کیفیت جهانی

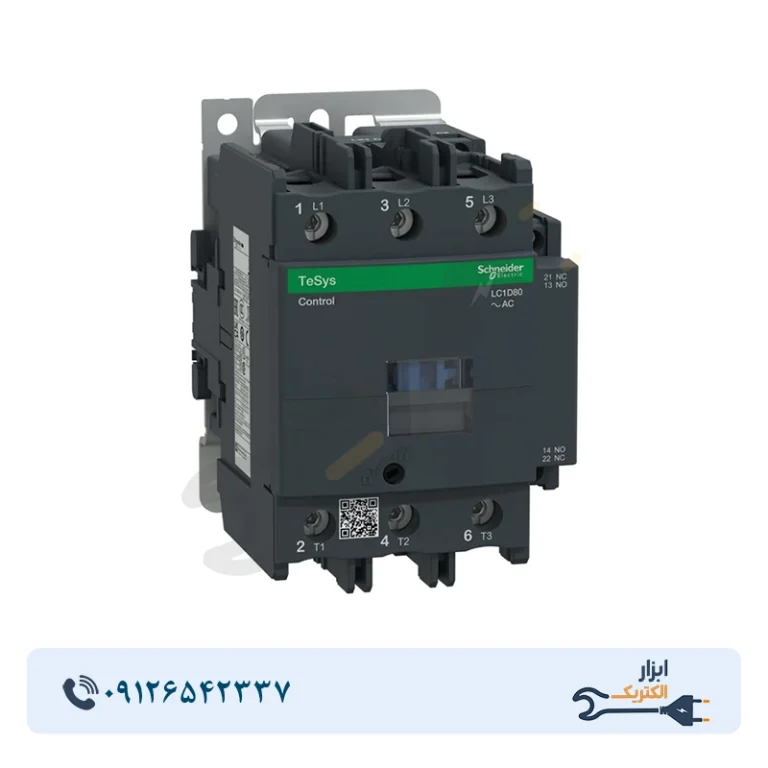

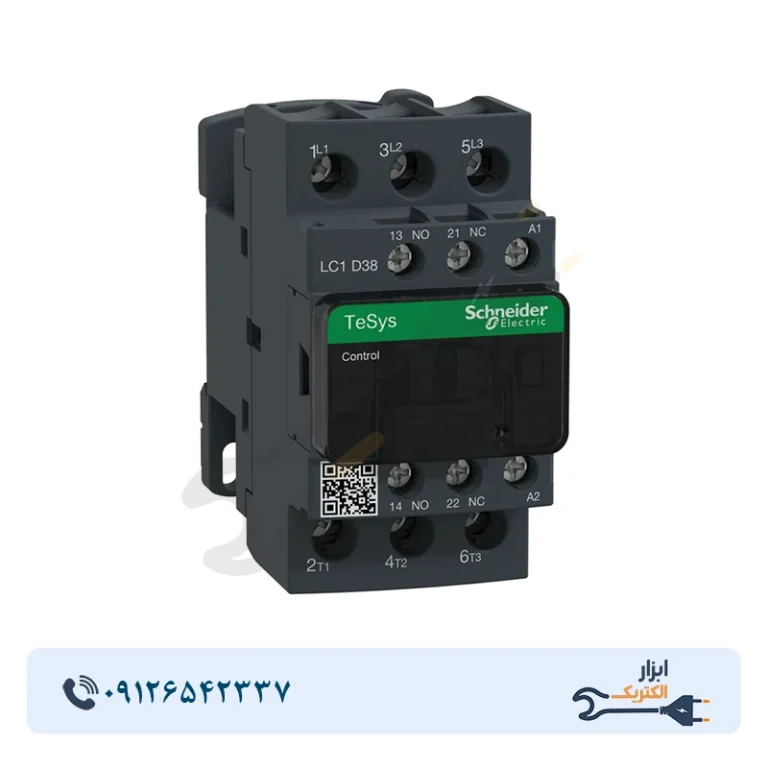

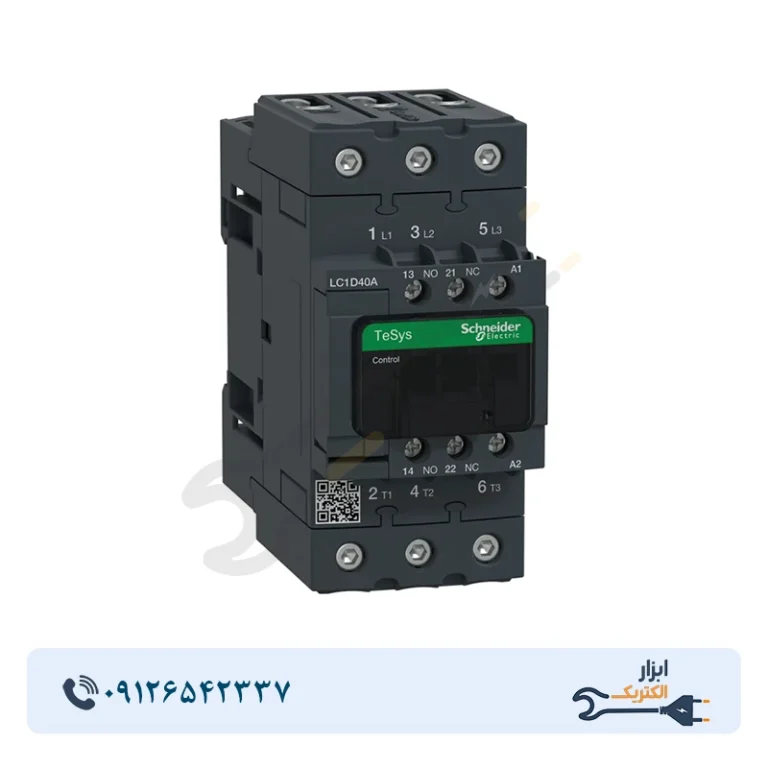

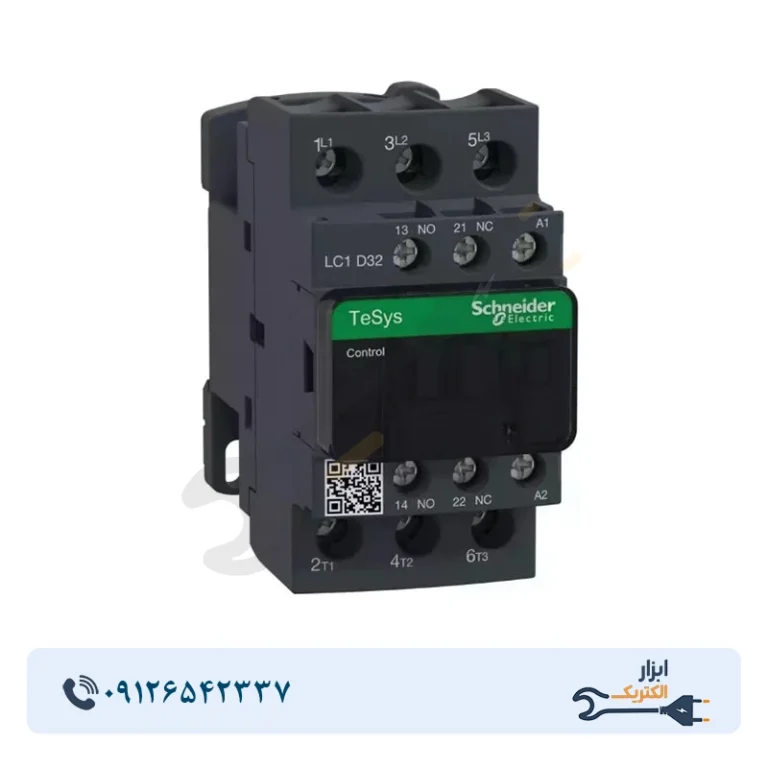

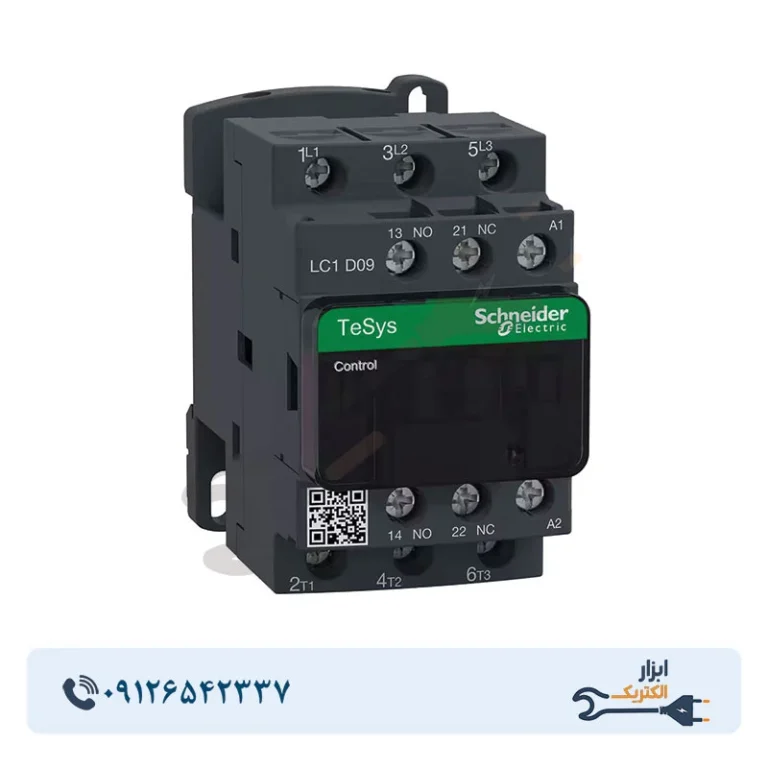

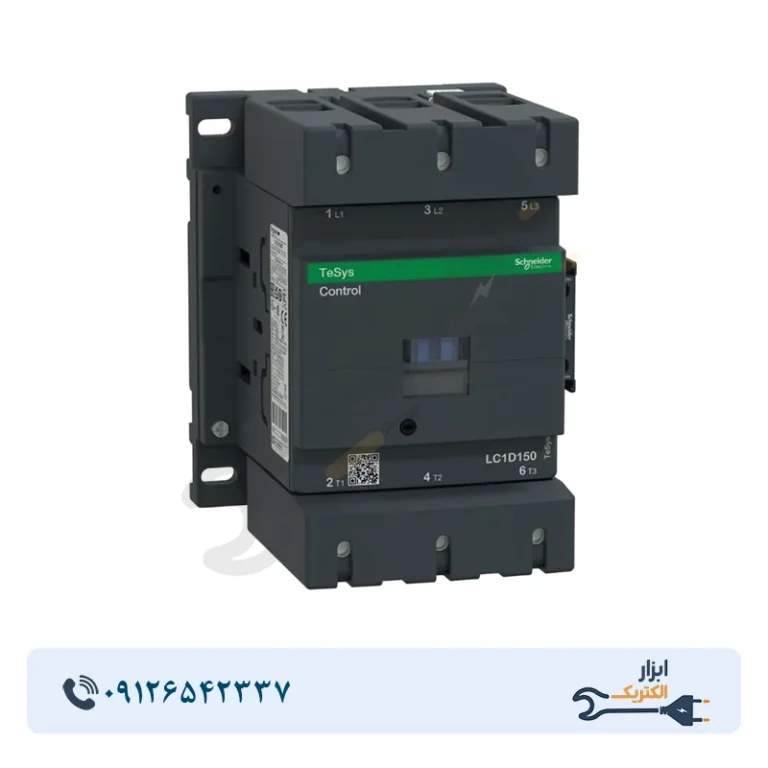

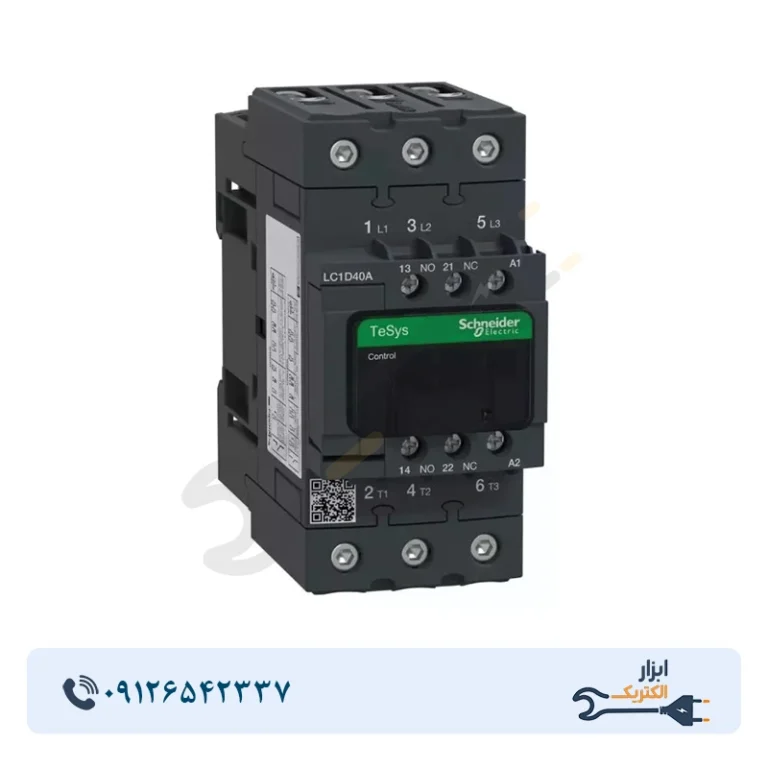

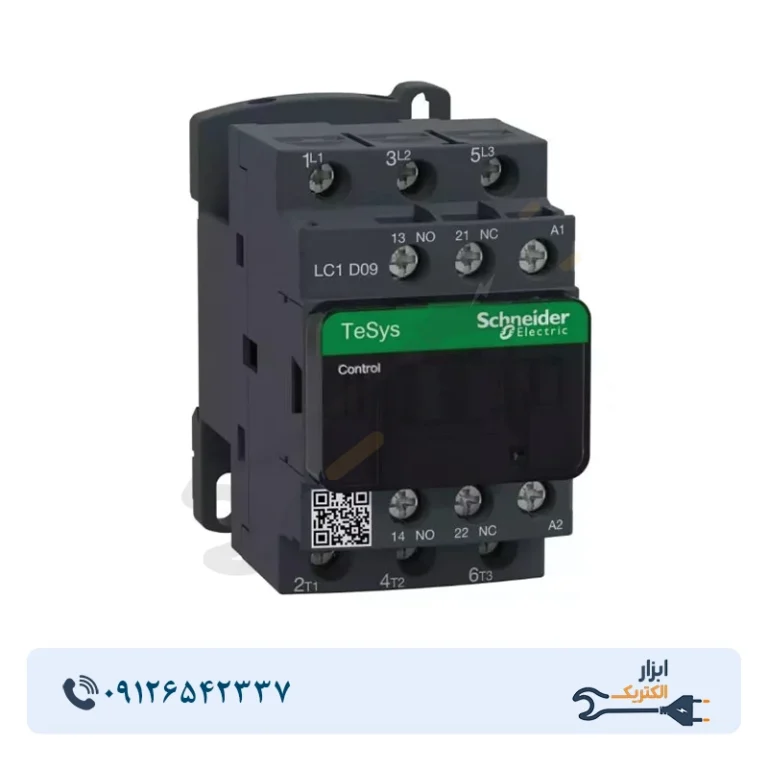

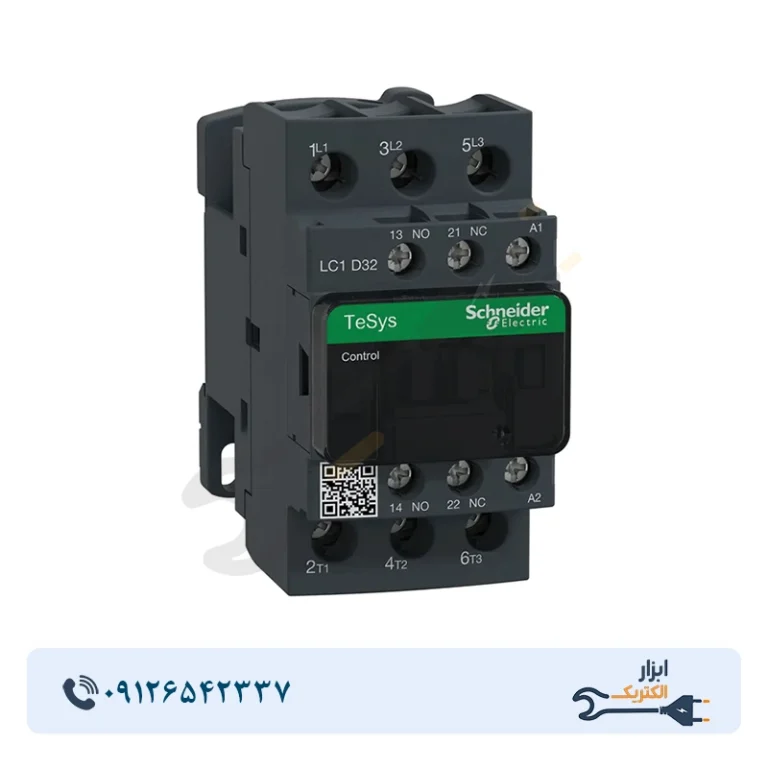

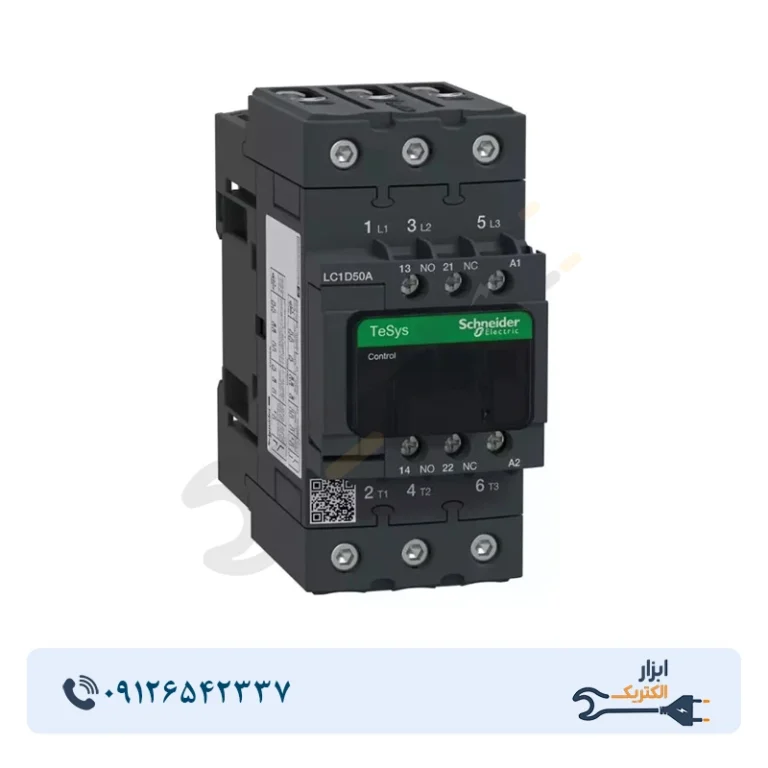

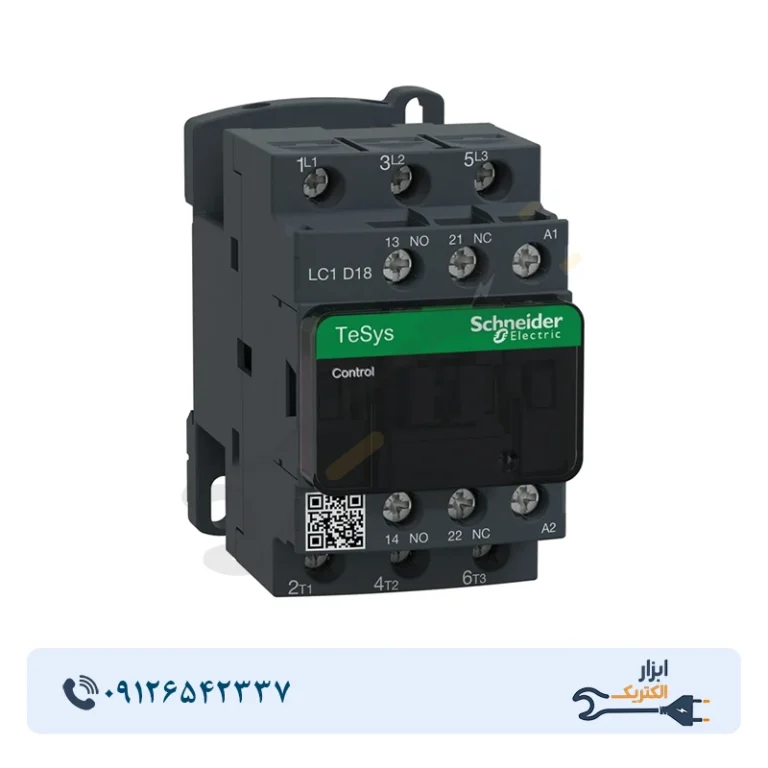

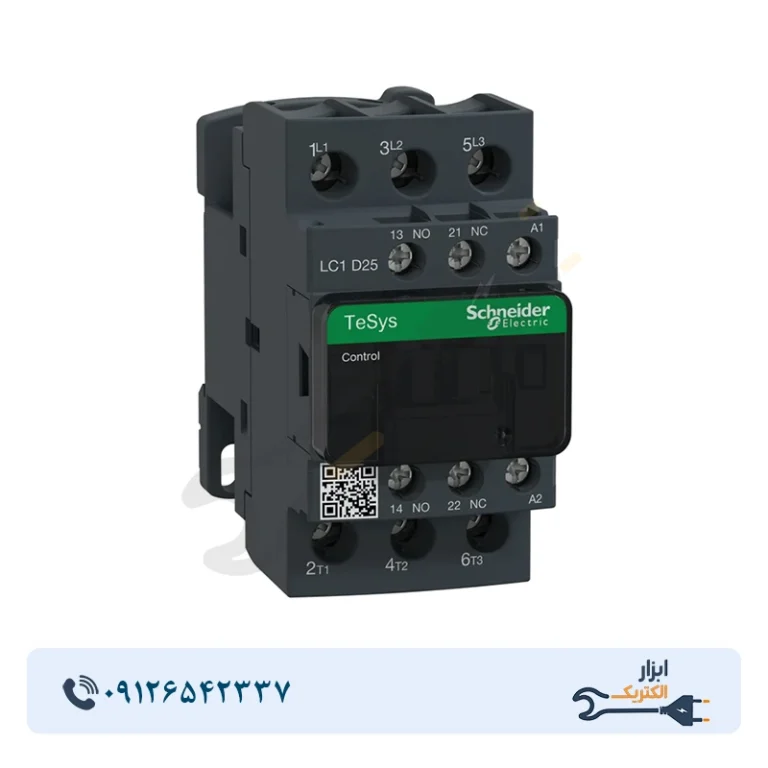

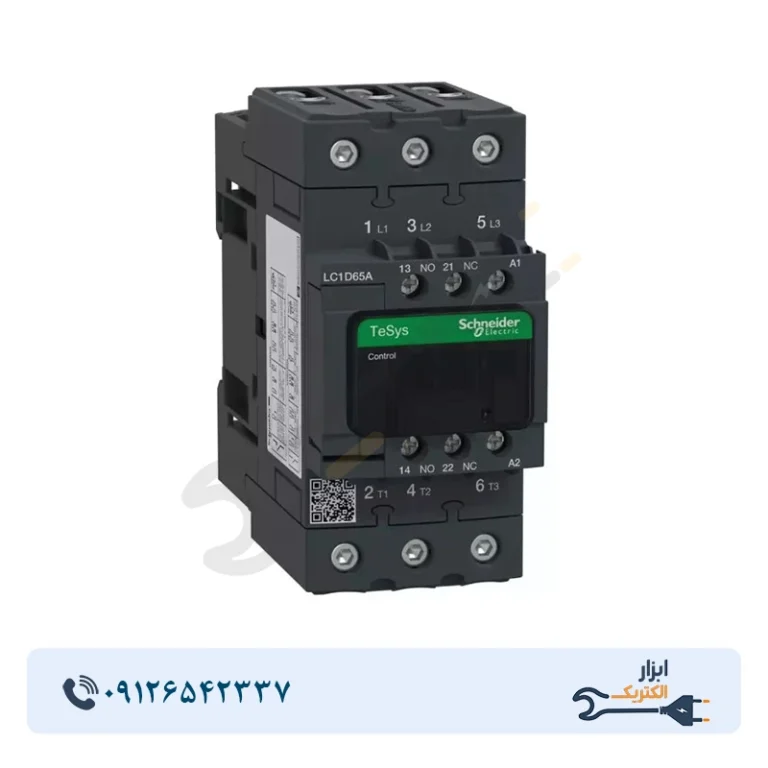

پرچمدار بی‌رقیب پروژه‌های نفت و گاز، پتروشیمی و صنایع سنگین. سری‌های محبوب TeSys D (کد LC1D) از ۹ تا ۱۵۰ آمپر و TeSys F برای آمپراژهای بالا تا بیش از ۸۰۰ آمپر شناخته میشوند. تیغه‌های ضدسایش، عملکرد دقیق بوبین، و طول عمر الکتریکی استثنایی از مشخصه‌های اشنایدر است. (توجه: هنگام خرید حتماً اصالت کالا و برچسب اصالت را کنترل کنید تا مدلهای طرح وارداتی تحویل نگیرید).
۲. ال‌اس الکتریک (LS Electric) – پرفروش‌ترین برند بازار ایران
برند صاحب‌نام کره جنوبی که بیش از ۵۰٪ تابلوهای صنعتی، ساختمانی و آسانسوری ایران از آن استفاده میکنند. سری متاسول (Metasol – کد MC) با طراحی زیبا، ترمینال‌های ضدلمس (Finger-proof)، قابلیت اطمینان بالا و دسترسی عالی به قطعات جانبی، استاندارد طلایی نسبت قیمت به کیفیت را داراست.
۳. هیوندای (Hyundai Electric) – صنعتی، مقاوم و پرقدرت

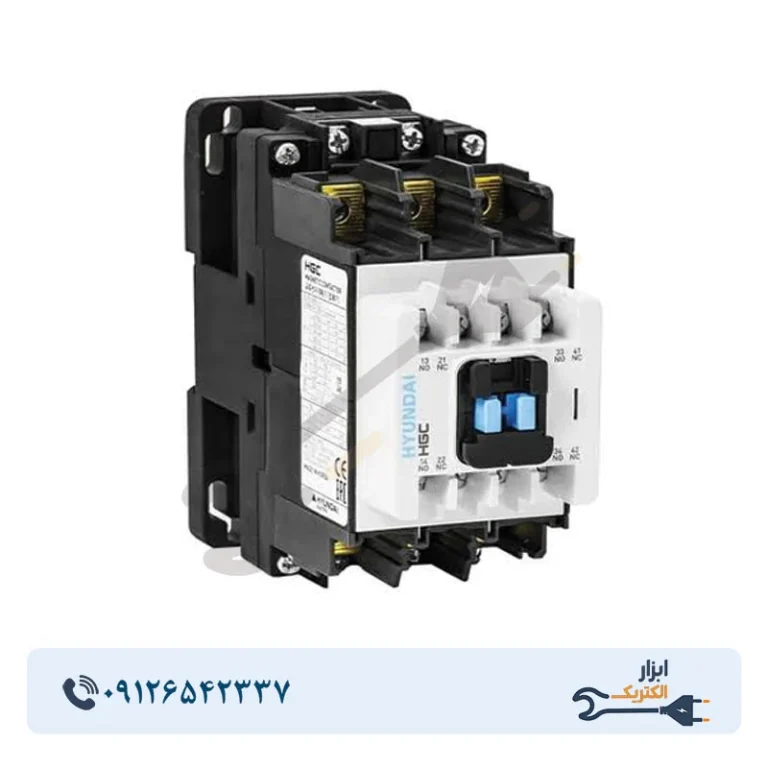

محصول دیگر کشور کره جنوبی که در خطوط با شرایط سخت، معادن و صنایع فولاد کاربرد بالایی دارد. سری HGC (Hi-Series) به دلیل طراحی ماژولار فشرده، مقاومت حرارتی بالا در مناطق گرمسیری و ساختار محکم بدنه عایق، رقیب مستقیم ال‌اس محسوب میشود.
۴. زیمنس (Siemens) – نهایت مهندسی و اتوماسیون آلمانی
کنتاکتورهای زیمنس با پلتفرم اختصاصی SIRIUS (کد 3RT) در خطوط اتوماسیون مدرن و سیستمهای حساس پزشکی و ابزاردقیق بدون جایگزین هستند. امکان یکپارچگی کامل با پی‌ال‌سی‌های سری S7 زیمنس و پشتیبانی از بردهای پیشرفته بوبین الکترونیکی با دامنه ولتاژ وسیع (Universal Coil) از مزایای این برند فوق‌پیشرفته است.
۵. آ ب ب (ABB) – دوام مطلق و تکنولوژی پیشرفته AF Coil
کنتاکتورهای سوئیسی-ایتالیایی ABB با سری شناخته‌شده AF، استانداردهای جدیدی تعریف کرده‌اند. بوبین‌های سری AF به صورت هوشمند نوسانات ولتاژ را جبران کرده و بازه تحریک فوق‌العاده گسترده‌ای (مثلاً ۱۰۰ تا ۲۵۰ ولت AC/DC در یک بوبین یکسان) دارند که مانع سوختن بوبین در افت ولتاژهای شدید شبکه میشود.
۶. تله‌مکانیک (Telemecanique) – ریشه اصیل اشنایدر
تله‌مکانیک برند نوستالژیک فرانسوی است که در دهه ۱۹۸۰ به اشنایدر الکتریک ملحق شد. هنوز هم مهندسان قدیمی کدهای پرفروش سری LC1D را با نام تله‌مکانیک می‌شناسند. امروزه کنتاکتورهای تخصصی برای آسانسورها، بالابرها و بارهای خاص توسط مهندسی این زیرمجموعه تولید میشوند.
۷. پارس فانال (Pars Fanal) – باکیفیت‌ترین تولید داخلی تحت لیسانس فانال آلمان
پارس فانال جزو محبوب‌ترین تولیدات داخل با فناوری فانال آلمان است. برای پروژه‌های نیمهصنعتی، تابلوهای پمپ چاه‌های کشاورزی و پروژه‌های انبوه‌سازی مسکن، انتخابی ایده‌آل است. نقطه تمایز چشمگیر این برند، ارائه گارانتی ۲ ساله تعویض بدون قیدوشرط در سراسر ایران است.
۸. هیمل (Himel) – اقتصادی و ایمن با سرمایه‌گذاری اشنایدر
برند هیمل حاصل جوینت‌ونچر (همکاری مشترک) هلدینگ دلیکسی و اشنایدر الکتریک است. اگر به دنبال کنتاکتوری استاندارد با قیمت کاملاً رقابتی و اقتصادی‌تر از برندهای کره‌ای برای کاربری‌های نرمال، پروژه‌های ساختمانی و تابلوهای استاندارد تکفاز و سهفاز هستید، هیمل بهترین پاسخ است.
۹. فدرال (Federal Electric) – تجهیزات استاندارد تابلویی
محصولاتی با مهندسی روز و استانداردهای IEC که در رده کاربری‌های عمومی و کارگاهی عرضه میشوند. طراحی ارگونومیک، سهولت در تعویض بوبین و تیغه‌ها، و رعایت استانداردهای مقاومت دی‌الکتریک، فدرال را به گزینه‌ای کاربردی در پروژه‌های بهینه‌سازی بودجه تبدیل کرده است.
کاربردهای اصلی کنتاکتور در تاسیسات الکتریکی و تابلو برق
کنتاکتور فراتر از یک کلید قطع و وصل معمولی، ستون اصلی مدارات فرمان و قدرت در سیستمهای فشار ضعیف (LV) است. بر خلاف کلیدهای دستی، کنتاکتور قابلیت کنترل از راه دور، اتصال به سیستمهای هوشمند و مانیتورینگ خودکار را فراهم می‌سازد. مهمترین کاربردهای کنتاکتور عبارتند از:
- راهاندازی و کنترل الکتروموتورهای صنعتی (MCC): در مدارهای تک‌ضرب، ستاره-مثلث (Star-Delta)، چپگرد-راستگرد، اسلوفینگر و کنترل پمپ‌های شناور، کمپرسورهای باد، فن‌های تهویه صنعتی و آسیاب‌ها.
- تابلوهای اتوماسیون صنعتی و خطوط تولید: کارکرد مستقیم در هماهنگی با خروجی رله‌ای یا ترانزیستوری انواع PLC و تجهیزات سنسوریک خطوط بسته‌بندی و نوار نقاله‌ها.
- تابلوهای چنج‌اور (ATS / Emergency): سوییچینگ اتوماتیک میان برق شهر و ژنراتور در زمان قطعی برق در مراکز درمانی، برج‌ها و دیتاسنترها به همراه اینترلاک مکانیکی و الکتریکی. در این تابلوها، معمولاً پیش از کنتاکتورهای قدرت یا به عنوان کلید اصلی ورودی و حفاظتی، از تجهیزاتی نظیر کلید هوایی برای جریانهای بالا و کلید اتوماتیک جهت حفاظت مطمئن در برابر اتصال کوتاه و اضافه بار استفاده میشود.
- تابلوهای اصلاح ضریب توان (بانک خازنی): استفاده از کنتاکتورهای خازنی مجهز به مقاومت ضربه‌گیر جهت اتصال پله‌های خازن به مدار بدون تخریب پلاتینها ناشی از جریان هجومی اولیه.
- روشنایی‌های معابر و محیط‌های بزرگ: سوئیچینگ خطوط پروژکتورهای سوله، برج‌های نوری استادیومی و هایپرمارکت‌ها با دریافت فرمان از فتوسل، تایمرهای نجومی یا سیستم BMS.
- سیستمهای گرمایشی پرقدرت: سوئیچینگ بارهای اهمی سنگین شامل هیترهای صنعتی، المنت‌های کوره‌های القایی و دستگاه‌های تزریق پلاستیک.
عوامل کلیدی موثر بر قیمت کنتاکتور و نوسانات بازار
قیمت روز کنتاکتور در بازار برق لاله زار تهران مستقیماً به پارامترهای زیر وابسته است:
- نرخ ارز و مبدا واردات: برندهایی مثل زیمنس، ABB و اشنایدر کاملاً وابسته به نوسانات دلار هستند.
- آمپراژ و سایز فریم: هرچه آمپر کنتاکتور بالاتر برود، میزان مس به کار رفته در بوبین و درصد آلیاژ نقره در تیغه‌های پلاتین بیشتر شده و قیمت تصاعدی بالا می‌رود.
- نوع بوبین: کنتاکتورهای با بوبین جریان مستقیم (DC) به دلیل دارا بودن مکانیزم دفع جرقه و مقاومت بوبین پیچیده‌تر، معمولاً قیمت بالاتری نسبت به مدلهای بوبین AC هم‌رده دارند.
تفاوت کنتاکتور اورجینال با کنتاکتورهای طرح و تقلبی (راهنمای خریدار)
به دلیل محبوبیت برندهای اروپایی و کره‌ای، کنتاکتورهای طرح (Fake) زیادی وارد بازار شده‌اند که استفاده از آن‌ها ریسک آتش‌سوزی تابلو برق را به شدت بالا می‌برد. در خرید کنتاکتور اصل به این موارد توجه کنید:
- وزن تجهیز: کنتاکتور اصلی به دلیل سیم‌پیچ مس خالص و صفحات فلزی ضدجرقه، وزن محسوسی نسبت به نمونه فیک دارد.
- کیفیت حکاکی و فونت‌ها: کدهای درج شده روی پلاک بدنه اشنایدر و LS باید کاملاً لیزری، خوانا و با عمق یکنواخت باشند؛ برچسب‌های کدر و ناهماهنگ نشانه تقلبی بودن است.
- رنگ بدنه و متریال پلاستیک: کنتاکتورهای مرغوب از پلاستیک پلی‌آمید خودخاموش‌شونده (V0 ضدحریق) ساخته شده و بوی تند پلاستیک بازیافتی نمی‌دهند.
تجهیزات جانبی ضروری همراه با کنتاکتور (افزایش ایمنی و کارایی)
برای تکمیل مدار راه‌انداز موتور الکتریکی در کنار کنتاکتور، تجهیزات زیر مورد نیاز است:
- کلید حرارتی: ابزاری پیشرفته برای حفاظت همزمان موتور در برابر اضافه‌بار حرارتی و اتصال کوتاه مغناطیسی؛ این تجهیز در بسیاری از کاربری‌های صنعتی به عنوان محافظ اصلی پیش از کنتاکتور نصب میشود.
- کلید مینیاتوری (MCB): برای حفاظت در برابر اتصال کوتاه و اضافه‌بار در مدارهای فرمان، تجهیزات روشنایی و تابلوهای فرعی که معمولاً در کنار کنتاکتورهای تکفاز/مدولار یا در ورودی تابلو نصب میشوند.
- بی‌متال (رله اضافه بار حرارتی): برای محافظت از موتور در برابر کشیدن بار اضافی و سوختگی سیم‌پیچ که مستقیماً به زیر کنتاکتور متصل میشود (همچنین جهت ایزوله‌سازی یا فرمان‌های واسط در مدار می‌توانید از انواع رله نیز بهره بگیرید).
- کنتاکت‌های کمکی اضافه (Auxiliary Contacts): بلوک‌های کمکی تیغه‌های NO/NC (از رو نصب یا از بغل نصب) برای سیستمهای مانیتورینگ، روشن کردن انواع چراغ سیگنال روی درب تابلو و ارسال پالس به PLC یا دریافت فرمان از کلید سلکتوری و فشاری تابلویی.
- قفل مکانیکی (Mechanical Interlock): ابزاری ضروری در مدارهای چپگرد-راستگرد و تابلوهای ATS (چنج اور) برای جلوگیری از وصل همزمان دو کنتاکتور و رخ‌دادن اتصال کوتاه فاز به فاز.
