جدول جریان مجاز کابل برق + راهنمای کامل انتخاب سایز کابل

در این راهنمای جامع، دقیق‌ترین جدول جریان مجاز کابل برق (مسی و آلومینیومی) را بر اساس استاندارد بین‌المللی IEC 60364 و استاندارد ملی ایران بررسی می‌کنیم و فرمول‌های محاسباتی، ضرایب تصحیح دما، شرایط نصب و روش معادل‌سازی کابل‌ها را آموزش می‌دهیم.

جریان مجاز سیم و کابل چیست و چگونه تعیین می‌شود؟

جریان مجاز (Current Carrying Capacity یا Ampacity) به حداکثر شدت جریان الکتریکی (بر حسب آمپر) گفته می‌شود که یک سیم یا کابل می‌تواند در شرایط مشخص و به طور مداوم از خود عبور دهد، بدون اینکه دمای هادی آن از حد مجاز عایق (مانند عایق PVC با تحمل دمای ۷۰ درجه سانتی‌گراد و عایق XLPE با تحمل ۹۰ درجه سانتی‌گراد) فراتر رود.

تفاوت جریان عبوری و ظرفیت حرارتی کابل

بسیاری از افراد تصور می‌کنند ظرفیت جریان مجاز یک کابل ثابت است؛ اما این یک باور غلط است. ظرفیت حرارتی کابل مقداری ثابت و وابسته به مشخصات فیزیکی هادی و عایق آن است. اما جریان مجاز عبوری واقعی کاملاً متغیر بوده و به عواملی مانند دمای محیط، روش نصب (دفن در زمین، داخل لوله، سینی کابل) و مجاورت با دیگر کابل‌ها بستگی دارد. عبور جریان بیش از حد مجاز، سبب ذوب شدن عایق، اتصال کوتاه و در نهایت حریق خواهد شد.

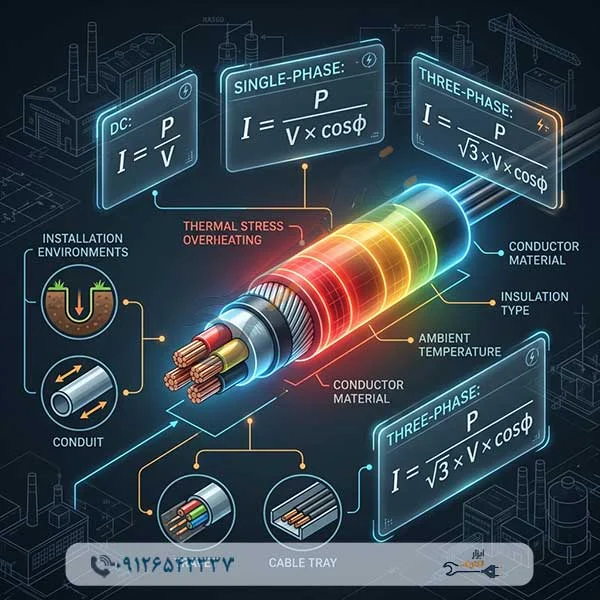

فرمول محاسبه جریان عبوری از سیم (تک‌فاز، سه‌فاز و DC)

برای انتخاب کابل ابتدا باید جریان مصرفی بار الکتریکی را با استفاده از فرمول‌های زیر محاسبه کنید:

۱. فرمول جریان در مدار مستقیم (DC)

I = P / V

۲. فرمول جریان در مدار متناوب تک‌فاز (AC)

I = P / (V × cosφ)

۳. فرمول جریان در مدار متناوب سه‌فاز (AC)

I = P / (1.73 × V × cosφ)

• I: جریان مصرفی بر حسب آمپر (A)
• P: توان مصرفی بر حسب وات (W)
• V: ولتاژ خط بر حسب ولت (V) (برای تک‌فاز ۲۲۰ ولت و برای سه‌فاز ۳۸۰ یا ۴۰۰ ولت)
• cosφ (یا pf): ضریب توان موتور یا مصرف‌کننده (معمولاً بین ۰.۸ تا ۰.۹)

جدول جریان مجاز سیم و کابل مسی بر اساس متراژ و مسافت

طول مسیر یکی از مهم‌ترین عوامل در تعیین سایز کابل است. افزایش طول کابل مقاومت اهمی مدار را بالا برده و منجر به افت ولتاژ می‌شود. جدول زیر جریان مجاز کابل‌های مسی در ولتاژ ۲۲۰ ولت تک‌فاز با افت ولتاژ مجاز (حداکثر ۵ درصد) در مسافت‌های مختلف را نشان می‌دهد:

*نکته مهم: مقادیر این جدول تقریبی بوده و برای بارهای با ضریب توان (cosφ = 0.8) در نظر گرفته شده است. در صورت نیاز به محاسبات دقیق صنعتی، بررسی افت ولتاژ و مقاومت اهمی کابل در شرایط دمایی کارکرد الزامی است.

جدول جریان مجاز کابل آلومینیوم بر اساس متراژ

کابل‌های آلومینیومی به دلیل قیمت مناسب‌تر و وزن سبک‌تر، جایگزین محبوبی برای کابل‌های مسی در خطوط انتقال و مسافت‌های طولانی هستند. با این حال، به دلیل مقاومت الکتریکی بالاتر آلومینیوم نسبت به مس، جریان مجاز کمتری دارند. جدول زیر ظرفیت جریان کابل سه‌فاز آلومینیومی (۳۸۰ ولت) را در مسافت‌های گوناگون نشان می‌دهد:

فرمول و روش معادل‌سازی کابل مسی و آلومینیومی

یک قاعده سرانگشتی و کاربردی برای معادل‌سازی هادی مس و آلومینیوم وجود دارد: ظرفیت جریان کابل آلومینیومی حدود ۶۰ تا ۶۵ درصد کابل مسی هم‌سایز خود است. بنابراین، برای جایگزینی کابل مسی با آلومینیومی، معمولاً باید دو سایز بالاتر انتخاب کنید.

مثال: اگر محاسبات شما کابل ۶ مسی را پیشنهاد می‌دهد، کابل آلومینیومی معادل آن ۱۰ یا ۱۶ آلومینیوم خواهد بود.

جدول جریان مجاز کابل در موقعیت‌های مختلف (نصب در زمین و هوا)

نحوه دفع حرارت از کابل ارتباط مستقیمی با محیط نصب آن دارد. کابل دفن شده در زمین به دلیل انتقال حرارت بهتر خاک، جریان مجاز بیشتری نسبت به کابل معلق در هوای راکد دارد.

جدول زیر مقادیر جریان مجاز کابل‌های فشار ضعیف مسی ۳ و ۴ رشته را در دو شرایط نصب پایه (دمای خاک ۲۰ درجه سانتی‌گراد و دمای هوای آزاد ۳۰ درجه سانتی‌گراد) طبق استاندارد IEC مقایسه می‌کند:

جدول جریان مجاز کابل افشان و مفتولی

کابل‌های افشان (انعطاف‌پذیر – کلاس ۵) و کابل‌های مفتولی (سخت – کلاس ۱ و ۲) از نظر ساختار هادی با هم متفاوت هستند. کابل‌های افشان به دلیل ساختار رشته‌رشته، انعطاف بالایی داشته و سطح تماس متفاوتی را ارائه می‌دهند.

جدول زیر جریان مجاز مداوم و جریان اتصال کوتاه مجاز یک‌ثانیه‌ای (تحمل حرارتی اتصال کوتاه هادی قبل از ذوب عایق PVC) را نشان می‌دهد:

جدول جریان مجاز سیم بر اساس سطح مقطع و نحوه نصب

برای کابل‌کشی‌های داخلی ساختمان، سیم‌های تک‌رشته (مانند سیم NYA) در لوله‌های توکار یا داکت‌ها استفاده می‌شوند. جدول زیر جریان مجاز سیم‌های مسی عایق‌دار درون لوله خرطومی یا لوله‌های توکار ساختمانی را نشان می‌دهد:

عوامل مؤثر بر ظرفیت جریان عبوری از سیم و کابل

مقادیر ذکر شده در جداول بالا همگی در شرایط استاندارد آزمایشگاهی اندازه‌گیری شده‌اند. در پروژه‌های واقعی، ظرفیت خنک‌سازی کابل کاهش می‌یابد و باید ضرایب کاهش جریان اعمال شوند.

۱. تاثیر طول سیم و مسافت بر افت ولتاژ

با افزایش طول کابل، افت ولتاژ افزایش می‌یابد. طبق مقررات ملی ساختمان، حداکثر افت ولتاژ مجاز از نقطه تحویل انرژی تا انتهای مدار مصرف‌کننده در حالت عادی نباید از ۳ تا ۵ درصد ولتاژ نامی فراتر رود. در مسافت‌های بیش از ۵۰ متر، همواره افت ولتاژ عامل تعیین‌کننده سایز کابل است، نه جریان مجاز حرارتی.

۲. دمای محیط و جدول ضریب تصحیح دما

جداول استاندارد معمولاً بر پایه دمای ۳۰ درجه سانتی‌گراد برای هوا تنظیم شده‌اند. اگر دمای محیط نصب کابل بیشتر باشد، کابل داغ‌تر شده و باید جریان کمتری از آن عبور داد.

جدول ضریب تصحیح دما برای عایق PVC (مرجع ۷۰ درجه سانتی‌گراد):
