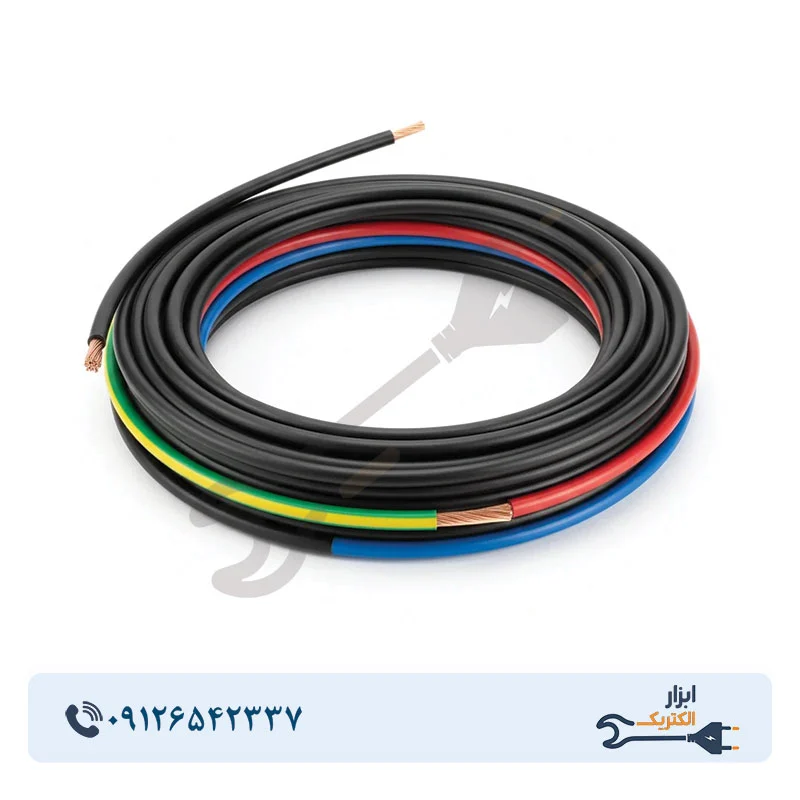

سیم افشان سایز 150 خراسان افشارنژاد (حلقه 100 متری)

ساختار تک‌رشته افشان با ولتاژ 0.6/1 کیلوولت؛ مشخصات مکانیکی کابل NYY افشان 150

محصولی که مشاهده می‌کنید در رده کابل‌های قدرت فشار ضعیف (NYY افشان تک‌رشته) با ساختار عایقی CU/PVC/PVC قرار می‌گیرد. این ساختار به این معناست که هادی مسی تمام‌افشان (کلاس 5) ابتدا با یک لایه عایق PVC و سپس با یک روکش بیرونی (غلاف) نهایی PVC پوشش داده شده است. این سیستم عایقی دو لایه، تحمل ولتاژ نامی کابل را به 600/1000 ولت (0.6/1 کیلوولت) می‌رساند و مقاومت فیزیکی بالایی در برابر رطوبت، سایش و فشار محیطی ایجاد می‌کند. قطر خارجی این کابل با توجه به سطح مقطع 150 میلی‌متر مربع حدود 23.5 تا 24 میلی‌متر است که علی‌رغم ضخامت بالا، به دلیل افشان بودن رشته‌های مسی، انعطاف لازم برای هدایت در فضای محدود تابلوهای برق اصلی و شینه‌کشی‌های زاویه‌دار را به همراه دارد.

تحلیل فیزیکی و ظرفیت جریانی کابل 150؛ وزن، ابعاد و بار مجاز

سطح مقطع 150 میلی‌متر مربع برای فیدرهای تغذیه اصلی کارخانه‌ها، صنایع سنگین، پمپ‌خانه‌های بزرگ و رایزرهای توزیع برق در مجتمع‌های تجاری بزرگ کاربرد دارد. بر اساس استانداردهای مهندسی، این کابل در شرایط دمایی استاندارد و بسته به نحوه نصب (در هوای آزاد یا کانال) ظرفیت جریانی حدود 310 تا 420 آمپر را بدون افت ولتاژ بحرانی تأمین می‌کند. وزن هر متر کابل افشان 150 خراسان حدود 1.55 تا 1.6 کیلوگرم است؛ بنابراین یک کلاف 100 متری کامل وزنی نزدیک به 155 تا 160 کیلوگرم خواهد داشت. این وزن چشمگیر به دلیل حجم خالص مس استاندارد به‌کاررفته است و موقع طراحی ساپورت‌ها، سینی کابل و انتخاب سایز لوله یا گلند (سایز مناسب گلند M32 یا PG29/PG36) باید لحاظ شود.

برای بررسی تفاوت‌های جریانی سایر سایزهای سنگین صنعتی یا مقایسه فنی گزینه‌ها، می‌توانید به بخش سیم و کابل استاندارد در ابزار الکتریک مراجعه کنید.

اصول اجرای استاندارد و نکات خرید حلقه 100 متری

بهره‌برداری ایمن از کابل قدرت با این سطح جریان، نیازمند رعایت الزامات فنی است تا از بروز حوادث و اتلاف انرژی جلوگیری شود:

• استفاده از کابلشو با پرس هیدرولیک: اتصال مستقیم هادی افشان 150 زیر شمش یا ترمینال به هیچ عنوان مجاز نیست؛ استفاده از کابلشو مسی سایز 150 استاندارد و پرس هیدرولیک با لقمه هم‌سایز الزامی است.
• رعایت شعاع خمش مجاز: با وجود انعطاف‌پذیری کابل افشان، حداقل شعاع خمش (حدود 8 برابر قطر خارجی کابل) را در گوشه‌های تابلو یا سینی کابل رعایت کنید تا غلاف PVC تحت فشار مکانیکی ترک نخورد.
• نحوه چیدمان در جریان‌های بالا: در صورتی که از تک‌رشته‌ها برای سه فاز استفاده می‌کنید، فاصله‌گذاری و چیدمان استاندارد (مثلثی یا مسطح) برای کاهش تلفات ناشی از القای مغناطیسی ضروری است.
• جابه‌جایی و بارگیری کلاف: به دلیل وزن حدود 160 کیلوگرمی کلاف، انتقال و باز کردن کابل را به گونه‌ای انجام دهید که کشیدگی روی سطوح تیز ایجاد نشود.

در صورتی که برای محاسبه میزان افت ولتاژ بر اساس مسافت یا انتخاب بین سایزهای 120 و 150 نیاز به راهنمایی دارید، کارشناسان ابزار الکتریک آماده مشاوره تخصصی به شما هستند. برای بررسی قیمت به‌روز و ثبت سفارش کابل افشان 150 خراسان افشارنژاد از همین صفحه اقدام کنید.
