برند : زیمنس - Siemens
دستهبندی : برق صنعتی

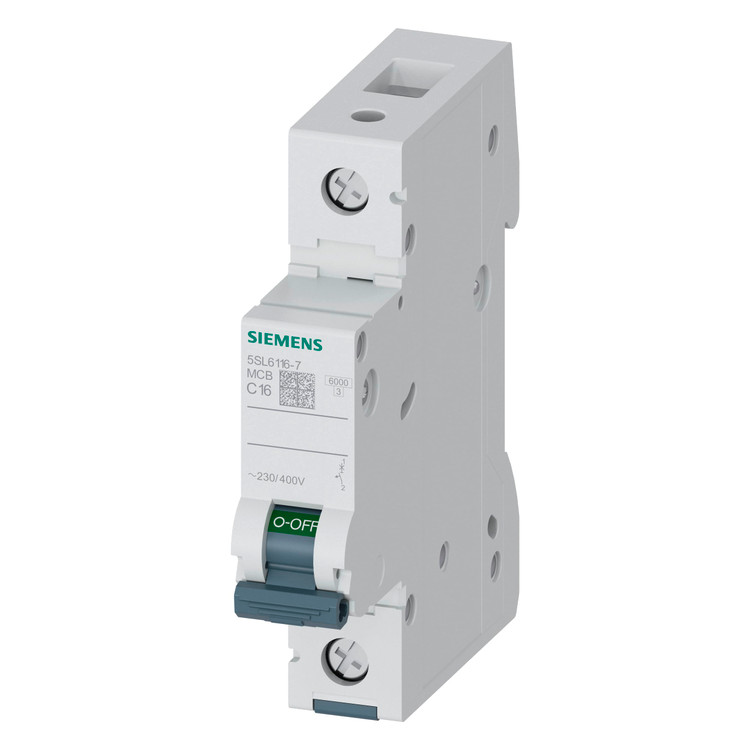

کلید مینیاتوری تکفاز 16 آمپر زیمنس
جریان : ۱6 آمپر
تعداد پل : تک پل
نوع کلید مینیاتوری : Type C
ولتاژ کاری : 230/400V , 50/60Hz
+ موارد بیشتر
معرفی کلید مینیاتوری زیمنس (۱۶ آمپر، تکفاز)
این نوع کلید مینیاتوری یا MCB (Miniature Circuit Breaker) در دسته محصولات SENTRON زیمنس قرار دارد. وظیفه اصلی آن حفاظت از مدار در برابر اضافه‌بار (overload) و اتصال کوتاه (short-circuit) استSiemens.
مشخصات فنی
| ویژگی | توضیحات |
|---|---|
| مدل نمونه | 5SL6116-7 (سری 5SL) یا 5SL4116-7 |
| جریان نامی | 16 آمپر |
| نوع پُل | تک‌پل (1-Pole) |
| تیپ قطع (Curve Type) | C — مناسب برای بارهای موتوری و بارهای با جریان راه‌اندازی بالا (جریان اتصال کوتاه اولیه حدود ۵–۱۰ برابر جریان نامی) |
| ولتاژ کاری | 230/400 ولت AC |
| قدرت قطع (Breaking Capacity) | حدود ۶ تا ۱۰ کیلوآمپر (۶ kA یا ۱۰ kA بسته به مدل) |
| ابعاد و وزن | حدود ۱۸ × ۷۶ × ۹۰ میلی‌متر، وزن ≈ ۰.۱۵–۰.۱۵۲ کیلوگرم |
| سایر ویژگی‌ها | طول عمر مکانیکی حدود ۱۰۰۰۰ سیکل، درجه آلودگی ۲ و دسته ولتاژ بیش از ولتاژ مدار |
کاربردها و مزایا
-
محافظت قابل اعتماد در سیستم‌های روشنایی و موتورهای کوچک و متوسط
-
قطع بارها در شرایط اضافه‌بار یا اتصال کوتاه به سرعت انجام می‌گیرد
-
طراحی ماژولار مناسب برای نصب بر روی ریل DIN و قابل گسترش با تجهیزات جانبی
-
موجود در تیپ‌های مختلف (B، C، D) برای انتخاب مطابق با نوع بار و جریان راه‌انداز
-
وجود پل‌های اضافه (مثل N+1) برای حفاظت از نول در برخی مدل‌ها
